Maschinenfuß / Gelenkfuß PA, Ø 103 mm, M16 x 150 mm Stahl, Bohrungen
EAN
4061408021536
Typ
45810330
Der Maschinenfuß/Gelenkfuß aus PA mit Ø 103 mm bietet effiziente Stabilität und Belastbarkeit bis 25.000 N. Ideal für präzise Anwendungen mit M16 x 150 mm Spindel und flexiblem Ausgleichswinkel.
| Anzahl | Preis |
|---|---|
| Ab 1 |
6,15 €*
|
| Ab 5 |
5,89 €*
|
| Ab 15 |
5,07 €*
|
| Ab 50 |
4,81 €*
|
37 sofort verfügbar, Nachfüllzeit: 5 Tage
Unsere Zahlungsarten:
Rechnung
Vorkasse
PayPal
Produkteigenschaften
| Material Fußplatte: | Kunststoff |
| Antirutsch: | Nein |
| Ø-Bereich Fußplatte (mm): | 91-110 |
| Bodenbefestigung: | 2 Bohrungen |
| Schwingungsdämpfend: | Nein |
| Material Spindel: | Stahl |
| Ø Spindel (mm): | 16 |
| Spindellänge (mm): | 150 |
| Ausgleichswinkel: | 30° |
| Hygiene: | Nein |

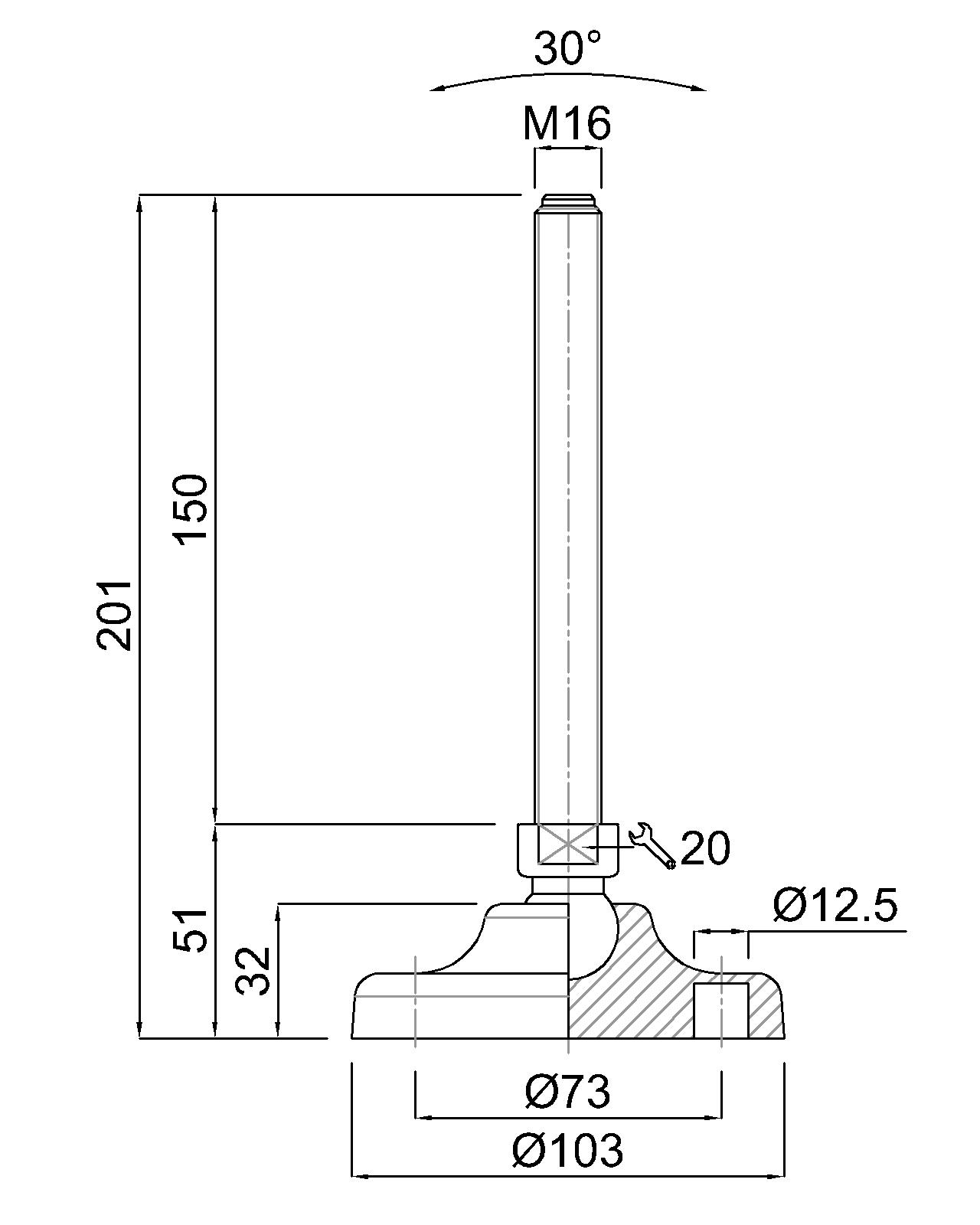

Technische Zeichnung
Maschinenfuß / Gelenkfuß Kunststoff PA, Ø 103 mm, M16 x 150 mm Stahl verzinkt, Gesamthöhe 201 mm, Ausgleichswinkel 30°, Durchschlagsbohrungen Ø 12,5 mm, Belastbarkeit 25.000 N
Wir entwickeln maßgeschneiderte Komponenten genau so, wie Sie sie für Ihre Anwendung benötigen.
Technische Dokumentation
In diesem Bereich finden Sie alle relevanten Dokumente & Links für Ihre Dokumentation:
Datenblatt herunterladen
STP-Datei als ZIP herunterladen
Zu Cadenas-Partcommunity
Zertifikate & Konformitätserklärungen
